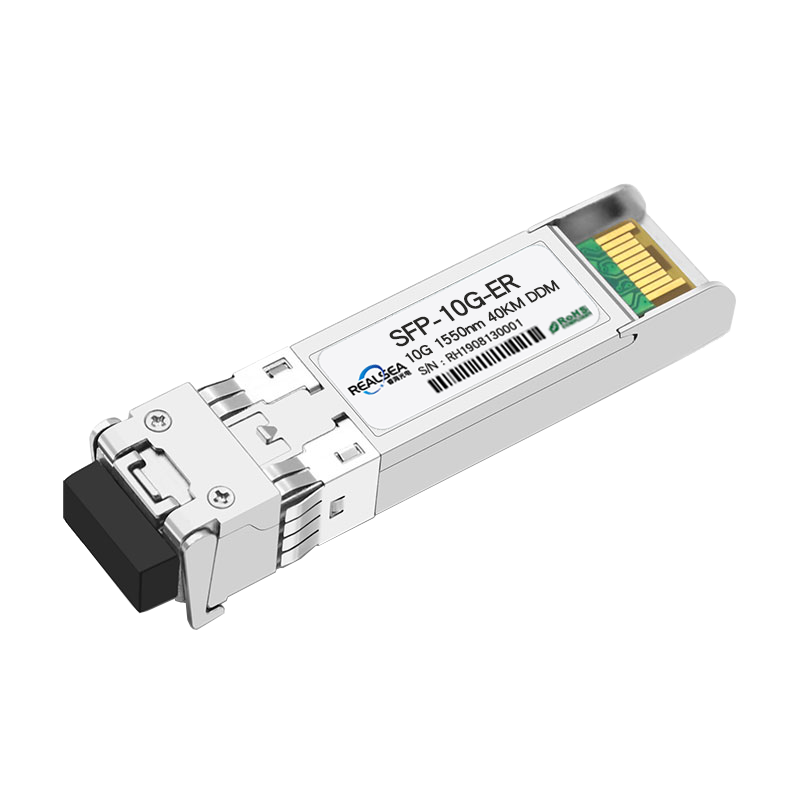

目前大多數的光學SFP收發器都支持SFF-8472(工業標準多邊協議)，根據SFF-8472協議，必須支持數字診斷監測（DDM, Digital Diagnostic Monitor）功能，此特征使得最終用戶能夠實時檢測SFP參數，例如基本的5大監控量：溫度(Temperature)、收發器供電電壓(Vcc)、激光偏置電流(TxBias Current)、光輸出功率(Tx Power)、輸入功率(Rx Power)。
SFP MSA在EEPROM定義了256字節的內存映射圖，包括有標準接口、制造商和其他信息，可以通過I2C接口在8位從設備地址10100000X
(A0h)訪問。
I2C從設備地址0xA0訪問的256字節的數據包括一些常量，用于標識模塊類型、接頭的速率、波長、傳輸速率等信息，也包含產品標簽序列碼、生產日期和對數字監控功能的支持等。一般用戶不允許修改的。
內校準
DDM寄存器存放的參數已經滿足協議要求的單位，無需與校準參數進行運算。
1） 內部測量的發送溫度。以16位有符號整數值表示，單位為1/256攝氏度，溫度范圍為-128~128度。溫度的精度由提供商指定，在工作溫度和電壓下必須小于3度。請查看提供商溫度傳感器的詳細說明書。計算公式為：
溫度值 =（TEMP_MSB << 8 + TEMP_LSB）/ 256，單位度。
2） 內部測量發送供電電壓。以16位無符號整數表示，值為（0-65535），刻度的單位為100uV，電壓的范圍0~6.55V。在工作溫度和電壓下電壓的精度為3%。公式：
電壓值 = （VCC_MSB << 8 + VCC_LSB） * 100，單位uV。
3） 測量TX基礎電流（uA），以16位無符號整數表示電流，值為（0-65535），每個值為2uA，電流的范圍為0~131mA。在給定工作溫度和電壓下精度必須小于10%。公式：
電流值 = （TxBias_MSB << 8 + TxBias_LSM）* 2，單位uA。
4） 測量Tx輸出功率（mW），以16位無符號整數表示，每個刻度為0.1uW，功率范圍為0~6.5535mV（~-40到8.2dBm）。在指定工作溫度和電壓下精度必須小于3db。當發送不啟用時數據不可用。公式：
Tx功率 = 10log((Tx_MSB << 8 + Tx_LSB) * 0.1E-3)，單位為dBm。
5） 測量Rx接收光功率（mV），值表示平均接收的功率或者OMA依賴于A0h第92個字節的第3位是否設置。使用16位無符號整數表示，功率范圍為0~6.5535mW（-40~8.2dBm）。在指定溫度和電壓下精度應該小于3db。
Rx功率 = 10log((Rx_MSB << 8 + Rx_LSB) * 0.1E-3)，單位為dBm。
外校準
DDM寄存器存放的參數，需與存放的校準參數進行運算后，才得到滿足協議要求單位的數值。
