PSM4是Parallel Single Mode 4。意思是單模4通道并行模塊。那么QSFP28 PSM4光模塊有哪些優點呢？

1：QSFP28 PSM4光模塊是一種高速度、低功耗的產品，有可熱插拔的QSFP外形，內置數字診斷功能，并且有8根光纖，每根光纖的數據速率是25Gbps；

2：QSFP28 PSM4光模塊采用12路MTP接口，同時實現了8路光纖的雙向100G傳輸；

3：QSFP28PSM4光模塊雖然運行在單模光纖中，但它的布線結構和QSFP28 SR4光模塊的布線結構相同。在不改變現有布線結構情況下，使用QSFP28 PSM4光模塊可以節省多模和單模之間的轉換成本。

4：QSFP28 PSM4光模塊的工作原理與QSFP28 SR4光模塊的工作原理幾乎相同。不同的是QSFP28 PSM4光模塊在單模光纖上工作，而QSFP28 SR4光模塊在OM4多模光纖上運行。

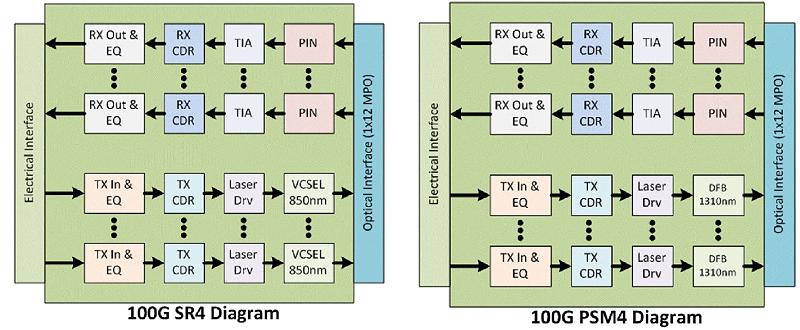

       跟SR4非常相似，都是MPO 1x12 光接口。一個是基于多模VCSEL，一個是基于單模DFB。如下圖所示，把VCSEL換成1310 DFB，把VCSEL Driver換成DFB Driver，把850 PD換成單模的PD。那么就成了PSM4。

PSM4的特點

1. 基于4 TO38的實現方法。
       TO相比于OSA BOX工藝非常成熟，良率高，封裝成本低。
如果1310nm的Laser分別用4個CWDM的DFB Laser代替，在光路上加上MuX/DeMux，光口換成Duplex LC，那就是一個CLR4了。

2.基于硅光的實現

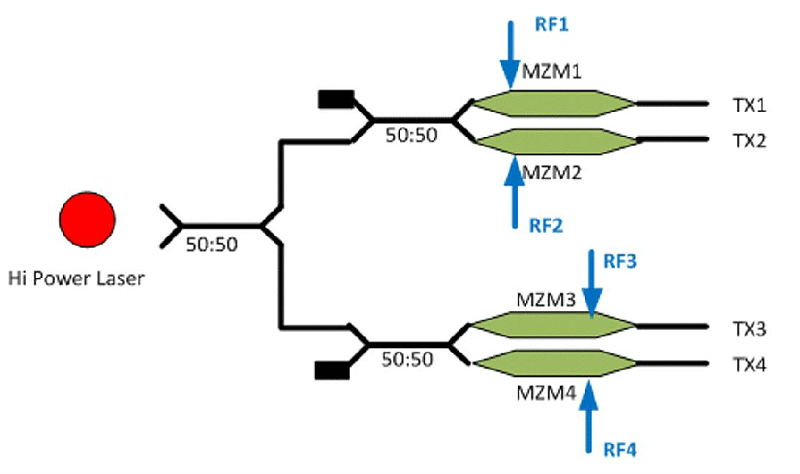

       相對于上面的方案，4個Laser肯定是不經濟的。那么就用一個Laser加4個MZM來實現。
MZM調幅的基本原理，經過EML Driver送出來的4路RF信號分別加載到4個MZM上，實現幅度調制。因?yàn)樵搭^只有一個Laser，所以4路TX 光輸出的波長肯定是一樣的，用在PSM4上正好。
