40G QSFP+光模塊市場上主要有SR4、LR4、ER4等型號，40G SR光模塊的接口為MPO接口、LR4/ER4 光模塊的接口為LC接口，40G QSFP+光模塊有2種拉環，一種是常用的塑料拉環比較方便插拔，一種是金屬拉環。下面以金屬拉環為例講解安裝或移除QSFP+光模塊的詳細步驟：

1、從防靜電容器中拿出QSFP+光模塊，移除光模塊上的防塵塞；

2、移除要插入QSFP+光模塊端口中的防塵塞；

3、向上旋轉QSFP+光模塊上的拉環（如果QSFP+光模塊上的拉環是塑料的，請忽略此步驟）

4、如圖所示，拿起QSFP+光模塊，使其與機架上的端口處在同一條直線上

5、如圖所示，輕輕將QSFP+光模塊插入到交換機端口中，并將其牢牢地鎖定在端口內部

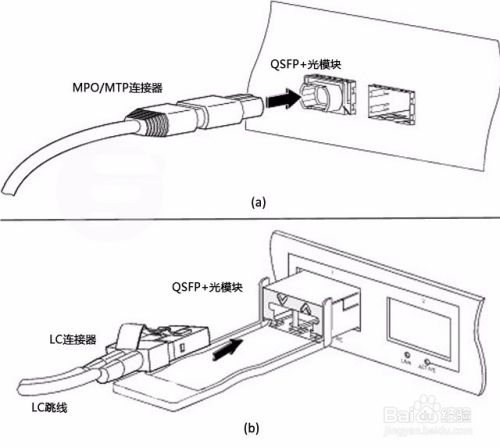

6、如圖所示，立刻將端接有MPO連接器或雙工LC連接器的光纖跳線插入到QSFP+光模塊中

注意事項

1、如果不準備在光模塊上插入光纖跳線，一定要給光模塊戴上防塵塞。

2、提醒您為了防止QSFP+光模塊或高速線纜/有源線纜遭到靜電放電損壞，在安裝或移除QSFP+光模塊或高速線纜/有源線纜時，一定要記得戴上防靜電腕帶，并確保防靜電腕帶與皮膚接觸，如果要使用防靜電手套，要將防靜電腕帶套在防靜電手套上。
