許多人不了解光纖是什么。讀完這篇文章，就會對光纖有個整體了解。今天與大家分享的是光模塊和接口的一些常見知識點。
首先，讓我們一步一步地談談光纖知識。
光纖是傳輸光波的導體。光纖從光傳輸方式上可分為單模光纖和多模光纖。
在單模光纖中，只有一種基本的光傳輸模式，即光僅沿光纖的內芯傳輸。由于完全避免了模式色散，單模光纖的傳輸頻帶很寬，因此適用于高速長距離光纖通信。
在多模光纖中，有多種光傳輸模式。由于色散或像差，這種光纖傳輸性能差，頻帶窄，傳輸速率小，距離短。
光纖的特性參數是什么？
光纖結構由預制石英光纖棒制成。通信用多模光纖和單模光纖的外徑為125μm
纖毛分為兩個區域：核心層和包層。單模光纖的芯徑為8～10μm
。多模光纖的芯徑有兩個標準規格，芯徑分別為62.5μm（美國標準）和50
μm（歐洲標準）。
你知道光纖是怎么工作的嗎？
通信光纖由覆蓋塑料保護層的多毛玻璃纖維組成。玻璃絲基本上由兩部分組成：芯直徑為9至62.5μ
m。外罩直徑為125μm低折射率玻璃材料。雖然根據使用的材料和尺寸不同，還有一些其他類型的光纖，但這里提到了最常見的光纖。光在光纖纖芯中以“全內反射”的方式傳輸，即進入光纖一端后，光在纖芯和包層接口之間來回反射，然后傳輸到光纖的另一端。纖芯直徑為
62.5μm。包層外徑為125μm 稱為62.5/125μm光。
光纖連接器（光模塊）由光纖和光纖兩端的插頭組成。插頭由插銷和周邊鎖緊結構組成。根據鎖緊機制的不同，光纖連接器可分為FC
型、SC型、 LC型、St 型和 ktrj型。
FC連接器采用螺紋鎖緊機構，是發明較早、使用最多的光纖移動連接器。
SC是NTT開發的矩形連接器。它不需要螺紋連接，可以直接插入。與FC連接器相比，
SC操作空間小，使用方便。低端以太網產品非常常見。

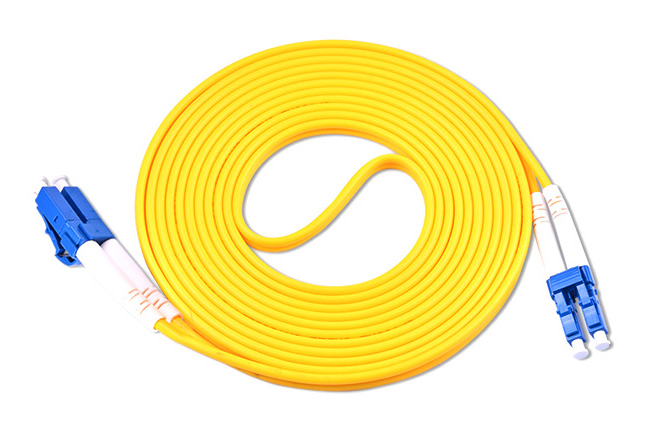

LC是朗訊公司開發的小型SC連接器。它體積較小，在系統中得到了廣泛的應用。這是未來光纖移動連接器的一個發展方向。低端以太網產品非常常見。
St連接器由美國電話電報公司開發，采用卡口鎖緊機構。其主要參數指標與FC、SC連接器相當，但在公司內應用不廣泛。通常用于多模設備連接，更多用于與其他制造商的設備對接。
ktrj的引腳是塑料的。通過鋼銷定位。隨著插拔次數的增加，每個配合面都會磨損，其長期穩定性不如陶瓷插針連接器。
