常見的四種100G光模塊主要傳輸方式、傳輸介質和傳輸距離、布線結構、工作原理這幾個方面不同，現在就由睿海光電小編跟大家具體講解一下吧。

1、傳輸方式不同

100G QSFP28 SR4光模塊和100G QSFP28 PSM4光模塊均采用12路MTP接口，同時實現了8路光纖的雙向100G傳輸。

100G QSFP28 LR4光模塊和100G QSFP28 CWDM4光模塊是通過4個獨立的波長通道來進行100G傳輸，并利用波分復用技術將四個波長信號復用到一根單模光纖上進行傳輸。

2、傳輸介質和傳輸距離不同

100G QSFP28 SR4光模塊、100G QSFP28 LR4光模塊、100G QSFP28 PSM4光模塊和100G QSFP28 CWDM4光模塊的傳輸距離都不一樣。

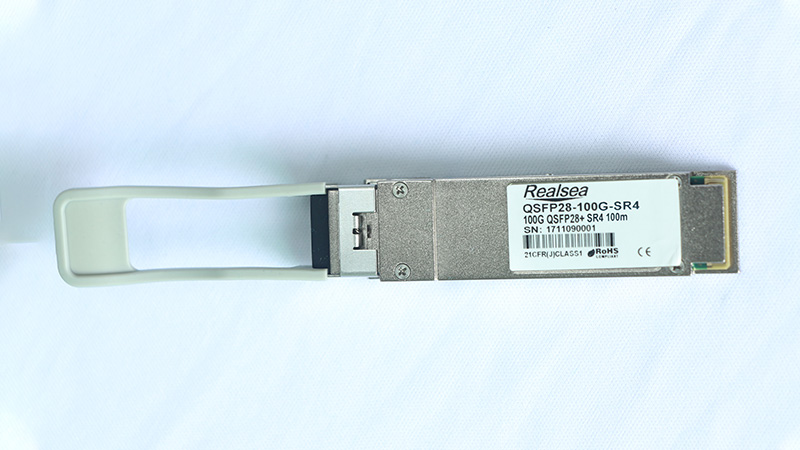

100G QSFP28 SR4光模塊通常與MTP多模光纖一起使用，和OM3光纖一起使用時傳輸距離最大可達70m，和OM4光纖一起時傳輸距離最大可達100m。

100G QSFP28 LR4光模塊通常與LC雙工單模光纖一起使用，最大傳輸距離可達10km。

100G QSFP28 PSM4光模塊通常與MTP單模光纖一起使用，傳輸距離可達500m。

100G QSFP28 CWDM4光模塊通常與LC雙工單模光纖一起使用，傳輸距離可達到2km。

3、布線結構不同

100G QSFP28 SR4光模塊和100G QSFP28 PSM4光模塊的布線結構相同，都是需要基于12路MMF MTP接口的多光纖布線結構，不同的是，100G QSFP28 PSM4光模塊的運行要在單模光纖中，而100G QSFP28 SR4光模塊是在多模光纖中。

而100G QSFP28 LR4光模塊和100G QSFP28 CWDM4光模塊通常和LC雙工單模光纖跳線一起使用，采用的雙通雙纖SMF布線結構。

4、工作原理不同

100G QSFP28 SR4光模塊和100G QSFP28 PSM4光模塊的工作原理基本相同，都是在發射端傳輸信號時，電信號經激光器陣列轉換為光信號，然后在光纖上并行傳輸，在到達接收端接時，光電檢測器陣列將并行光信號轉換成并行電信號，只不過前者是在多模光纖上，而后者是在單模光纖上。

100G QSFP28 LR4光模塊和100G QSFP28 CWDM4光模塊的工作原理相同，都是將4路25Gbps電信號轉換為4路LAN WDM光信號，然后將其復用為單通道，實現100G光傳輸。在接收端，該模塊將100G光輸入解復用為4路LAN WDM光信號，然后將其轉換為4路電信號輸出通道。
