一、核心定義與功能
1.
光器件（Optical Device）
·
定義：光器件是光通信系統中處理光信號的基礎元件，分為 有源器件（如激光器、光電探測器） 和 無源器件（如濾波器、分光器） ，主要實現光信號的產生、調制、放大、接收等功能。
·
示例：激光二極管（LD）、光電二極管（PD）、調制器、光放大器等。
2.

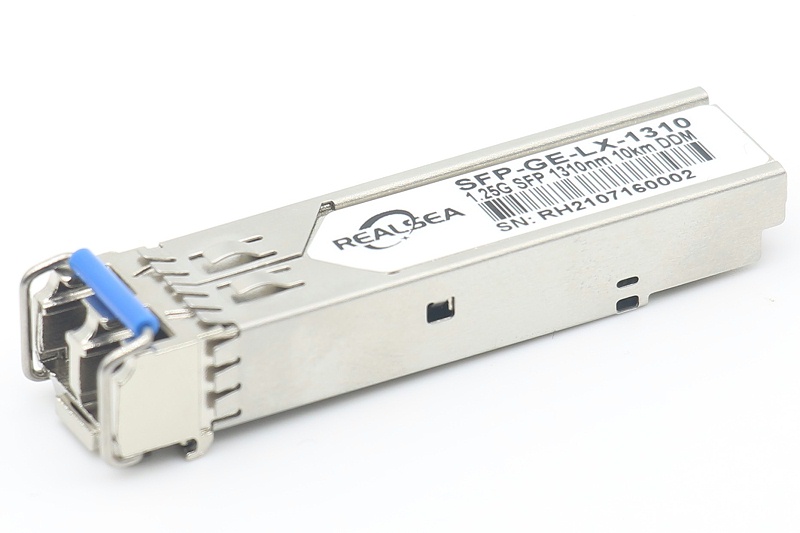

光模塊（Optical Module）
·
定義：由光器件、電路板、接口等組成的獨立功能模塊，核心作用是 光電轉換（電信號 ?光信號），并通過光纖傳輸。常見封裝形式包括SFP、QSFP、OSFP等。
·
結構：包含光發射組件（TOSA）、光接收組件（ROSA）、驅動芯片、限幅放大器等。
3.
光引擎（Optical Engine）
·
定義：高度集成的光子子系統，通常由多個光器件和電路組成，用于實現復雜的光信號處理（如波分復用、信號調制）。
·
應用場景：高性能光模塊、CPO（共封裝光學）技術中的核心組件。
·
從基礎到應用：
光器件 → 光引擎 → 光模塊
·
光器件是構成光引擎和光模塊的“磚瓦”。
·
光引擎是光模塊的核心功能單元，例如800G光模塊中的硅光引擎負責信號調制與解調。
·
光模塊是最終產品，直接部署于交換機、服務器等設備中。
|
維度 |
光器件 |
光引擎 |
光模塊 |
|
功能 |
單一功能（如發光、感光） |
集成化信號處理（如復用、調制） |
端到端光電轉換與傳輸 |
|
復雜度 |
基礎元件，結構簡單 |
中等復雜度，需多器件協同 |
高復雜度，含完整電路與封裝 |
|
應用層級 |
嵌入光引擎或模塊中使用 |
嵌入光模塊或獨立部署（如CPO） |
直接插拔于設備端口 |
|
技術趨勢 |
向高集成度、低功耗發展 |
硅光集成、先進封裝工藝 |
高速率（800G/1.6T）、低功耗 |
四、典型案例說明
1.
光器件應用：
·
激光二極管（LD）用于光模塊的發射端，將電信號轉為光信號。
2.
光引擎應用：
·
在CPO交換機中，光引擎與ASIC芯片共封裝，降低信號傳輸延遲。
3.
光模塊應用：
·
400G QSFP-DD光模塊集成4個100G通道，支持數據中心高速互連。
光器件、光引擎、光模塊構成了光通信系統的 “原子-分子-器件”三級架構：
·
光器件是基礎元件，負責單一功能；
·
光引擎通過集成多個器件實現復雜處理；
·
光模塊則是最終產品，面向實際應用場景。
隨著硅光技術、CPO等發展，三者界限逐漸模糊，但核心分工仍清晰
