光模塊速率怎么看？如何選擇？

如今流量的高速增長，數據中心也隨之進行了大規模地升級擴容，人們對光模塊的需求量不斷增加。市面上產生了不同傳輸速率的光模塊以供選擇，為了適應不同速率網絡和應用環境的使用需求。

光模塊速率有哪些？怎么看？

每秒鐘傳輸數據的比特?cái)?shù)(bit)是光模塊速率，Mb/s和Gb/s為單位。市面上光模塊的速率從100Mb/s至400Gb/s不等，傳輸速率常見的為100Mb/s，1Gb/s、10Gb/s、25Gb/s、40Gb/s、100Gb/s和400Gb/s。傳輸速率的不同，光模塊分為100Base光模塊（即百兆光模塊）、1G光模塊（即千兆光模塊）、10G光模塊（即萬兆光模塊）、25G光模塊、40G光模塊、100G光模塊和400G光模塊等。

對不同傳輸速率的光模塊，如何辨速率？

方法一

看光模塊標簽上的型號名。光模塊標簽上的型號名包含封裝形式、速率、波長和傳輸距離等基本參數，拿到光模塊時，先查看光模塊的型號名來辨別它的速率。如SFP-10GSR-85，其中10G就代表它的傳輸速率為10Gbps。

不同廠家存在差異，但代號含義基本一致。

方法二

若光模塊標簽遺失，通過光模塊的外觀也能初步判斷封裝類型和速率，再通過讀取光模塊DDM信息獲取光模塊速率。

一、判斷光模塊封裝類型

現在的光模塊特征為尺寸小。以普通光模塊為例，根據光模塊的尺寸大小來判斷它的封裝類型。

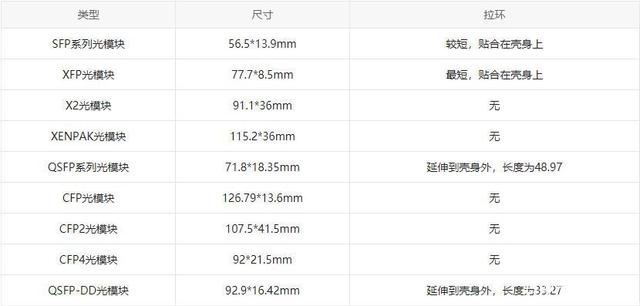

（1）SFP系列光模塊（即百兆/1G/10G/25G） SFP系列光模塊尺寸大小相同，千兆模塊和萬兆光模塊外觀和尺寸一樣。SFP系列光模塊尺寸長寬比為56.5*13.9mm，貼合在光模塊殼身上的拉環較短。10G XFP/X2/XENPAK光模塊比SFP系列光模塊尺寸大，長寬比分別為77.7*8.5mm、91.1*36mm、115.2*36mm，XFP光模塊拉環最短，X2/XENPAK光模塊無拉環。

（2）QSFP系列光模塊（即40G/100G） QSFP系列光模塊尺寸大小相同，40G QSFP+光模塊和100G QSFP28光模塊外觀和尺寸一樣。QSFP系列光模塊尺寸長寬比為78*18.35mm，與SFP系列光模塊比，延伸到殼身外的拉環較長。100G CFP/CFP2/CFP4光模塊尺寸比QSFP系列光模塊尺寸大，其長寬比分別為126.79*13.6mm、107.5*41.5mm、92*21.5mm，且無拉環。

（3）QSFP-DD系列光模塊（即400G） QSFP-DD系列光模塊尺寸比QSFP光模塊尺寸大，長寬比為92.9*16.42mm，拉環延伸到殼身外，比QSFP系列光模塊拉環短。

從光模塊的尺寸大小和拉環長度來辨別封裝和速率。SFP系列光模塊尺寸小且拉環短，QSFP-DD光模塊尺寸大、比SFP系列光模塊拉環長，QSFP系列光模塊尺寸大小在兩者之間、拉環最長。

二、讀取光模塊DDM信息

辨別出它的封裝類型和速率后，讀取光模塊DDM信息獲取速率。光模塊DDM信息包含光模塊類型、傳輸速率及中心波長等參數信息，用戶將光模塊插到交換機，在交換機上讀取DDM信息查看速率。

執行命令display transceiver [ interface interface-type interface-number | slot slot-id ]查看設備接口上信息。

并非所有的光模塊都支持查詢，查詢前確認光模塊是否具備功能。

不同速率光模塊如何選擇

不同速率光模塊的封裝形式、傳輸距離和應用范圍都不同，在選擇的時候根據實際的應用環境而定。

結合設備（如交換機）端口速率和封裝類型考量，設備的端口速率應與光模塊速率相同，相同端口速率的設備也會存在不同封裝類型的端口，需要考慮設備與光模塊是否兼容。

高速率光模塊可以用在低速率端口交換機上嗎？No

低速率端口交換機可能無法兼容高速率光模塊，如SFP端口交換機無法兼容SFP+光模塊，通常說高速率光模塊不能應用在低速率端口交換機上。

低速率光模塊能不能用在高速率端口交換機上？

取決于高速率端口交換機是否支持自適應多速率，若是支持，通常是可以的，此時鏈路的速率為低速率。從專業角度來說，考慮到網絡的正常使用，建議選擇使用端口速率和封裝都與設備相同的光模塊。

本文為睿海光電原創，轉載須注明出處和鏈接
