在封裝的基礎上，配合一些參數，就會有光模塊的命名。

以100G為例，我們經常會看到的光模塊有以下幾種：

100GBASE-SR10、100GBASE-SR4、100GBASE-LR4、100GBASE-ER4、100G PSM4、100G CWDM4、100G SWDM4、100G CLR4

其中100GBASE開頭的標準都是IEEE 802.3工作組提出的。PSM4（Parallel Single Mode 4 lanes，并行單模四通道）和CWDM4（Coarse Wavelength Division Multiplexer 4 lanes，四通道粗波分復用）是MSA的。

我們看IEEE 802.3的命名：

（速率）+GBASE-（傳輸距離）R（通道數）

100GBASE－LR4名稱中，LR表示long reach，即10Km，4表示四通道，即4＊25G，組合在一起為可以傳輸10Km的100G光模塊。

其中－R的命名規則如下：

KR（幾十厘米）、CR（幾米）、SR（幾十米）、DR（500米）、FR（2km）、LR（10km）、ER（40km）、ZR（80km）

之所以有了IEEE的100GBASE，還會有MSA的PSM4和CWDM4，是因?yàn)楫?dāng)時100GBASE-SR4 支持的距離太短，不能滿足所有的互聯需求，而100GBASE-LR4成本太高。PSM4和CWDM4提供了中距離更好的解決方案。

除了距離和通道數，我們?cè)賮砜纯粗行牟ㄩL(zhǎng)。

光的波長，直接決定了它的物理特性。目前我們?cè)诠饫w里使用的光，中心波長主要分為850nm、1310nm和1550nm（nm就是納米）。

其中，850nm主要用于多模，1310nm和1550nm主要用于單模。

對于單模和多模，裸模塊如果沒有標識的話，很容易混淆。

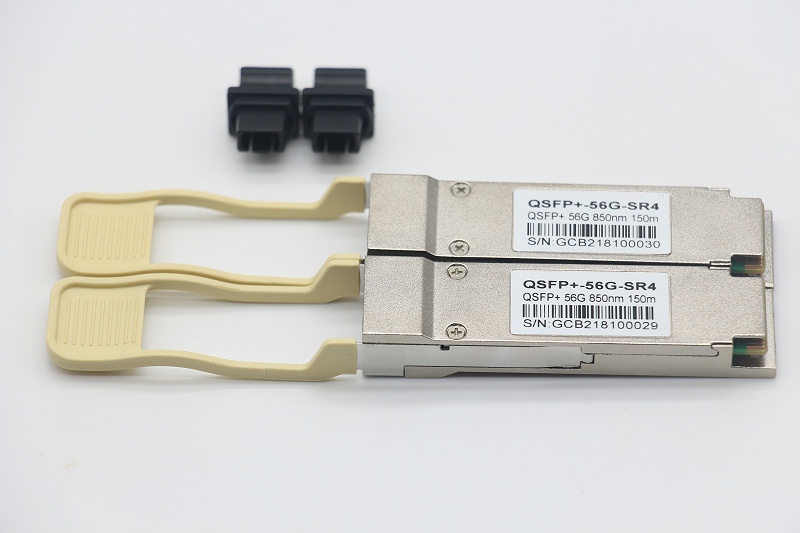

所以，一般廠家會在拉環的顏色上進行區分：

多模-黑色拉環-850nm-上電后紅光

單模-藍色拉環-1310nm-看不到光

單模-黃色或者綠色-1550nm-看不到光

單模-紫色拉環-1490nm-看不到光

藍色和黃色

這里我們順便提一下CWDM和DWDM，大家應該也經常看到。

WDM，就是Wavelength Division Multiplexing（波分復用）。簡單來說，就是把不同波長的光信號復用到同一根光纖中進行傳輸。
