海棠玫瑰都可以叫做花，但它們內部結構大不相同，同理，雖然市場上統一把裹著保護外衣的光纖叫做光纜，但它們內部的結構卻大相徑庭，按照結構進行分類，大致為層絞式、骨架式、束管式和帶狀式這四類。

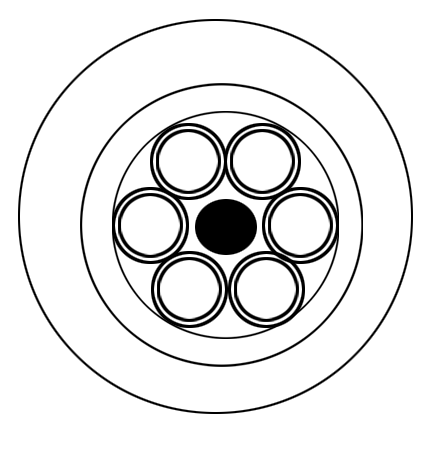

層絞式：中間有中心加強構件，繞著一圈帶保護外衣的光纖，保護外衣材料一般有聚丙烯、尼龍-12、聚酯彈性體、氟-46、纖維增強塑料、定向拉伸聚合物等。
因為和傳統電纜結構類似，我們也稱它為古典光纜，這類光纜內部光纖數量一般在6-12芯之間，也有特殊的型號可以達到24芯。
在一般的層絞式之后，為了滿足客戶更多的光纖需求，套管內的光纖數量不局限于一根，我們稱這種方式為單元式校合，大大的拓展了層絞式光纜可容納的光纖數量。
適用場合：
直埋、管道、架空鋪設，層絞式光纜的制造工藝相對簡單，對于光纜內部的光纖余長也好控制，對于環境沒有需求，泛用性極佳。

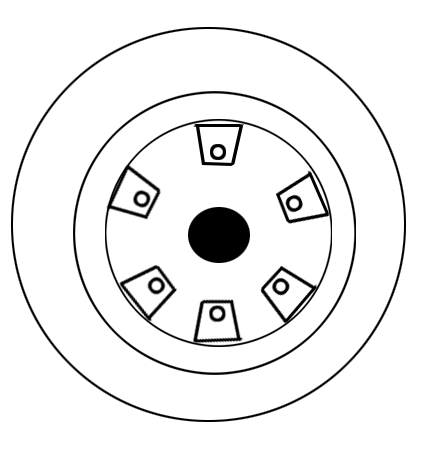

骨架式：擁有可以容納5-10根光纖的塑料骨架，骨架槽分V形截面、U形截面，螺旋形、正弦形。
適用環境：管道，骨架式的高保護性能加上極佳的側壓強度，本身還具有緊湊的結構和小巧的纜徑，因此它的光纖數量甚至可以達到千芯。相對的，骨架式光纜制作工藝較為復雜，對于其他狀況的鋪設有著一定限制。

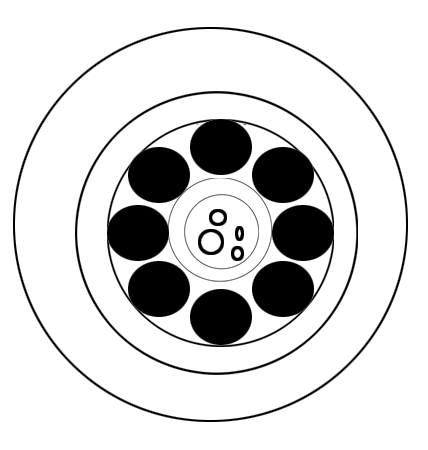

束管式：跟骨架式光纜類似，在束管式光纜中心內有一個大管子，用于收容光纖。這個管子叫大套管。大套管內裝載經過涂覆后的光纖，這些光纖無絞合放置在大套管內。加強構件層繞在大套管周圍。
束管式：中心收容光纖的大套管，裝載涂覆后光纖，無需絞合，加強構件不再放置中心，而是圍繞大套管一圈。
適用場景：架空鋪設，光纖置于中心大大的提高了側耐壓、網絡傳輸的穩定性，加上光纜橫截面小，重量輕，制作工藝簡單，在平時生活中十分常見，要注意的是因為光纖相互之間未分離，不宜過多。

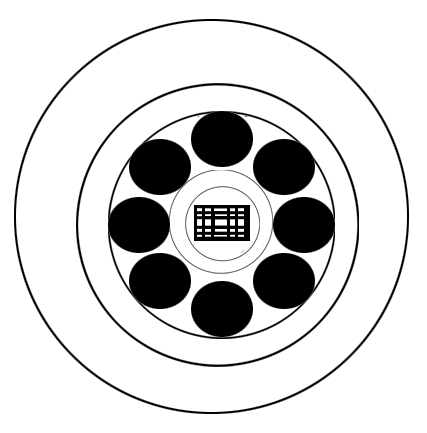

帶狀式：內部帶狀光纖以矩形疊放的方式組成單元，將單元置于大套管中，就是束管式帶狀光纜；置于骨架槽內，就是骨架式帶狀光纜；置于光纖套管內以絞合方式繞著中心加強構件放置，就是層絞式帶狀光纜。束管式帶狀光纜示意圖如下：
·
帶狀式光纜帶體積小，可提高光纜中光纖的密度，容納更多的光纖芯數，例如320~3456芯。帶狀光纜適用于當前發展迅速的光纖接入網。
適用場景：光纖接入網，帶狀光纜具有體積小、光纖密度大等優點。
